Продукция

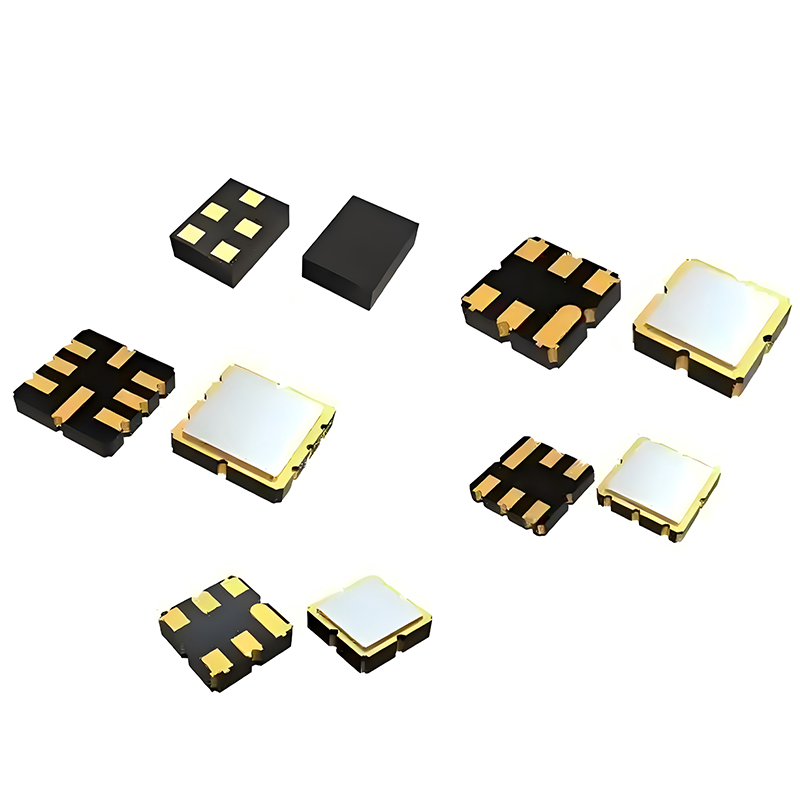

Волновой фильтр
Характеристики продукта
Миниатюрные и высокоинтегрированные
Низкие вносимые потери
высокое отклонение
Низкая флуктуация задержки
Хорошая фазовая согласованность
Возможность настройки
Описание
маркер
Области применения
Спутниковая связь
Навигация
Электронные средства противодействия
Радар с фазированной решеткой
Цепочка данных
Радио
Фильтр нижних частот серии 2012
Параметры продукта
| Спецификация модели | (Частота среза) МГц | (Полоса пропускания) МГц | (Вносимые потери-макс.) дБ | Затухание и стоячая волна | (Импеданс) Ω |
размер |
| XW-LPF300-2012 | 350 | DC-350 | 1 | S21≥30dB@0.65GHz~2.6GHz
S11≥10dB@0. 1GHz~0.35GHz |
50 | 2.0*1.2*1.0 |
| XW-LPF400-2012 | 420 | DC-420 | 1.5 | S21≥30dB@0.75GHz~2.4GHz
S11≥10dB@0. 1GHz~0.42GHz |
50 | 2.0*1.2*1.0 |
| XW-LPF600-2012 | 650 | DC-650 | 1 | S21≥25dB@1.7GHz~4.3GHz
S21≥30dB@1.09GHz~ 1.7GHz S11≥15dB@0. 1GHz~0.65GHz |
50 | 2.0*1.2*1.0 |
| XW-LPF700-2012 | 710 | DC-710 | 1.3 | S21≥27dB@1.75GHz~4.4GHz
S21≥30dB@1. 17GHz~ 1.75GHz S11≥10dB@0. 1GHz~0.71GHz |
50 | 2.0*1.2*1.0 |
| XW-LPF800-2012 | 800 | DC-800 | 1 | S21≥25dB@2. 1GHz~5.2GHz
S21≥30dB@1.45GHz~2. 1GHz S11≥10dB@0. 1GHz~0.8GHz |
50 |
2.0*1.2*1.0 |
| XW-LPF900-2012 | 900 | DC-900 | 1 | S21≥25dB@2.3GHz~5. 1GHz
S21≥30dB@1.55GHz~2.3GHz S11≥10dB@0. 1GHz~0.9GHz |
50 |
2.0*1.2*1.0 |
| XW-LPF1000-2012 | 1050 | DC-1050 | 1 | S21≥25dB@2.6GHz~5.5GHz
S21≥30dB@1.8GHz~2.6GHz S11≥10dB@0. 1GHz~ 1.05GHz |
50 |
2.0*1.2*1.0 |
| XW-LPF1100-2012 | 1100 | DC-1100 | 1 | S21≥30dB@1.75GHz~5.75GHz
S11≥12dB@0. 1GHz~ 1. 1GHz |
50 | 2.0*1.2*1.0 |
| XW-LPF1200-2012 | 1200 | DC-1200 | 1 | S21≥30dB@1.85GHz~5.75GHz
S11≥12dB@0. 1GHz~ 1.2GHz |
50 | 2.0*1.2*1.0 |
Фильтр верхних частот серии 3216
Параметры продукта
| Спецификация модели | (Частота среза) МГц | (Полоса пропускания) МГц | (Вносимые потери-макс.) дБ |
(Затухание) |
(VSWR) |
размер |
| XW-HPF1000-3216 | 1080 | 1080-4000 | 2 | S21≥1.4dB@1. 15GHz-3.7GHz
S21≥2.0dB@1.08GHz-4.0GHz S21≥20dB@0. 1GHz-0.57GHz S21≥40dB@0. 1GHz~0.74GHz |
1.5 |
3.2*1.6*1.0 |
| XW-HPF1100-3216 | 1300 | 1300-3900 | 2 | S21≥1.4dB@1.4GHz-3.5GHz
S21≥2.0dB@1.3GHz-3.9GHz S21≥20dB@0. 1GHz-0.53GHz S21≥40dB@0. 1GHz-0.7GHz |
1.5 |
3.2*1.6*1.0 |
| XW-HPF1300-3216 | 1400 | 1400-4500 | 2 | S21≥1.4dB@1.51GHz-4.0GHz
S21≥2.0dB@1.4GHz-4.5GHz S21≥20dB@0. 1GHz-0.93GHz S21≥40dB@0. 1GHz-0.69GHz |
1.5 |
3.2*1.6*1.0 |
| XW-HPF1500-3216 | 1600 | 1600-4500 | 2 | S21≥1.4dB@1.7GHz-4.0GHz
S21≥2.0dB@1.6GHz-4.5GHz S21≥20dB@0. 1GHz-1.05GHz S21≥40dB@0. 1GHz-0.84GHz |
1.5 |
3.2*1.6*1.0 |
| XW-HPF1600-3216 | 1600 | 1700-5000 | 2 | S21≥1.4dB@1.95GHz-4.5GHz
S21≥2.0dB@1.7GHz-5.0GHz S21≥20dB@0. 1GHz-1.25GHz S21≥40dB@0. 1GHz-1.0GHz |
1.5 |
3.2*1.6*1.0 |
| XW-HPF1760-3216 | 1900 | 1900-5200 | 2 | S21≥1.4dB@2.0GHz-4.8GHz
S21≥2.0dB@1.9GHz-5.2GHz S21≥20dB@0. 1GHz-1.23GHz S21≥40dB@0. 1GHz-1.0GHz |
1.5 |
3.2*1.6*1.0 |
Фильтр Баррона
Параметры продукта
| Название модели | Фильтр Баррона | ||||||
| (Скорость отсечки) МГц | (Полоса пропускания) МГц | (Вносимые потери-макс.) дБ | Внеполосное подавление | Входной и выходной дифференциальный импеданс (Ω) | Стоячая волна |
размер |
|
| XW-MHBBF61F14 | 54~68 | 14 | 4 | ≥15dB@40MHz
≥30dB@80MHz |
200 | 2.0 | 9*9*2.5 |

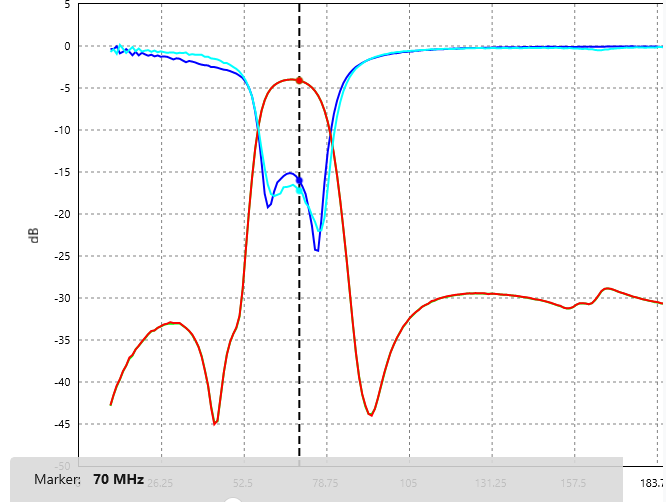

LTCC Типичная кривая фильтра
66~74 МГц Кривая узкополосного фильтра
| характеристика | |
| полоса пропускания | 66~74MHz |
| вносимые потери | 5.0dB |
| Стоячая волна | 2.0 |
| Отклонение | 32dB@50 & 90MHz |
| Размер | 9.0*4.0*2.0mm |
