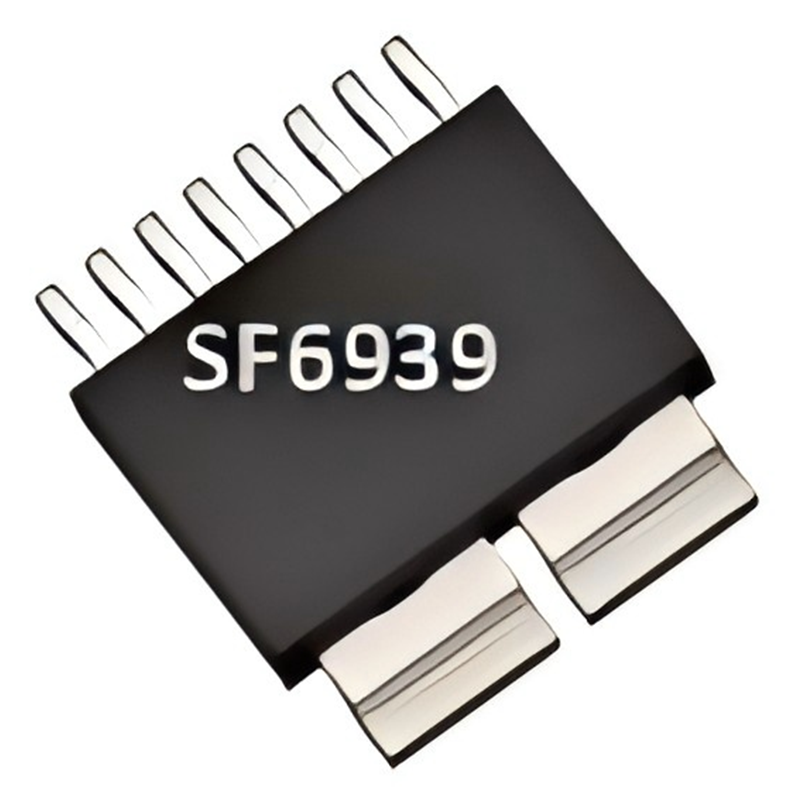

Датчик тока-SF6939
SF6939 – это высокоэффективный датчик тока на эффекте Холла, который более эффективно измеряет постоянный или переменный ток и обладает преимуществами высокой точности, отличной линейности и температурной стабильности для широкого спектра промышленных, бытовых и коммуникационных устройств.
Описание
маркер
● SF6939 - это высокоэффективный датчик тока на эффекте Холла, который более эффективно измеряет постоянный или переменный ток и обладает преимуществами высокой точности, отличной линейности и температурной стабильности для широкого спектра промышленных, бытовых и коммуникационных устройств.
● SF6939 состоит из высокоточной, малошумящей линейной интегральной схемы Холла и низкоомного токоподвода. Сверхнизкоомный токоподвод 0,14 мОм минимизирует потери мощности и рассеивание тепла, а внутренняя изоляция обеспечивает диэлектрическую прочность 5000 ВРМС между входным токоподводом и вторичной цепью. В датчике используется технология линейной температурной компенсации датчика Холла, обеспечивающая высокую температурную стабильность.
● Встроенная в SF6939 дифференциальная схема подавления общего режима позволяет выходу микросхемы не подвергаться влиянию внешних магнитных сигналов; встроенная схема динамического внефазного подавления делает чувствительность микросхемы не подверженной влиянию внешнего давления и напряжений в корпусе микросхемы. Функция быстрого контроля неисправностей на выходе с открытым разрядом очень удобна для обнаружения неисправностей, связанных с перегрузкой по току. Опорное напряжение (VREF) позволяет проводить дифференциальные измерения, а также устанавливать опорное напряжение (VOC) для пороговых значений сверхтоковой ошибки.
Области применения
Управление двигателем
Системы контроля нагрузки
Коммутируемые источники питания
Защита от перегрузки по току
Фотоэлектрические
Новая энергия
Рабочие параметры
Эталон имеет два режима работы: внутренний выход VREF и внешний вход VREF:
В режиме внутреннего выхода VREF напряжение VOE программируется до <5 мВ.
В режиме внешнего входа VREF статическое выходное напряжение VOUT остается неизменным.
Диапазоны измеряемого тока: 50A, 100A, 150A, 200A
Малошумящий односторонний аналоговый выход
Высокое напряжение изоляции, 5000VRMS безопасная изоляция от проволочных контактов к сигнальным контактам
Упаковка: SOW10
Низкие потери, сопротивление провода 0.14mΩ
Высокая пропускная способность, до 450 кГц, время отклика на шаг 0.6us Нормальная температурная погрешность ±1%, температурный дрейф чувствительности до ±2.5%.
Хорошая температурная стабильность, использование схемы усиления сигнала Холла и схемы температурной компенсации
Дифференциальная структура Холла, сильная способность противостоять внешним магнитным помехам.
Сильная устойчивость к механическим нагрузкам, магнитный параметр не будет смещаться из-за внешнего давления.
ESD (HBM) 4 кВ, ESD (CDM) 2 кВ, LU 500 мА
