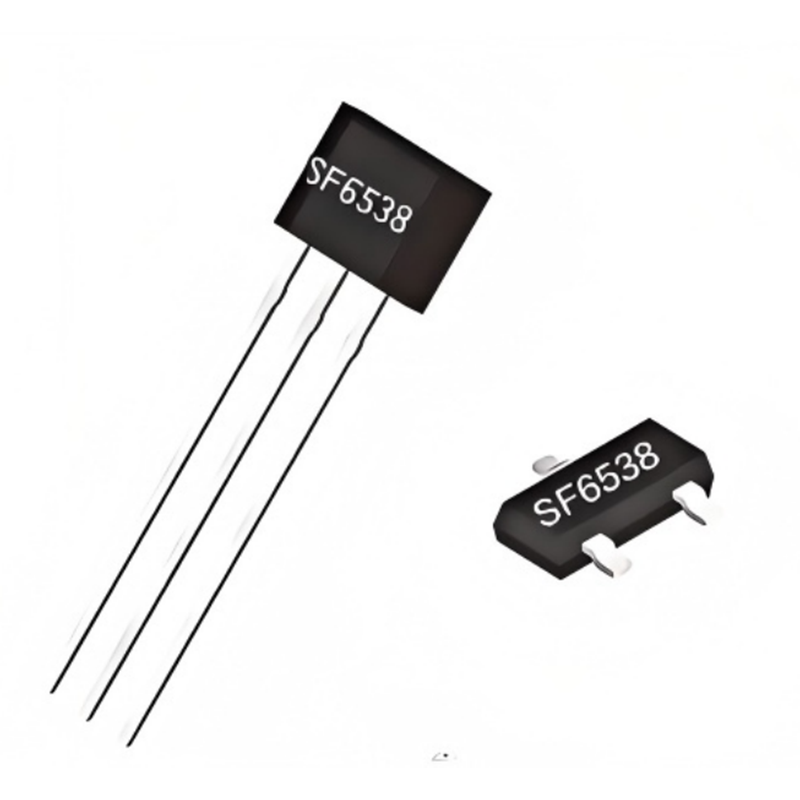

Линейный датчик Холла SF6538
Микросхема SF6538 имеет встроенный датчик Холла, использующий BCD-процесс для достижения интегрированного дизайна схем Холла и формирования сигнала ASIC. Микросхема содержит высокочувствительный датчик Холла, предварительный усилитель сигнала Холла, высокоточный блок температурной компенсации Холла, осциллятор, схему динамической компенсации смещения и выходной модуль усилителя.
Описание
маркер
● Микросхема SF6538 имеет встроенный датчик Холла, использующий BCD-процесс для достижения интегрированного дизайна схем Холла и формирования сигнала ASIC. Микросхема содержит высокочувствительный датчик Холла, предварительный усилитель сигнала Холла, высокоточный блок температурной компенсации Холла, осциллятор, схему динамической компенсации смещения и выходной модуль усилителя.
● SF6538 использует передовую технологию адаптивной температурной компенсации Холла и может нормально работать в диапазоне -55~+125℃. Широкий линейный выходной диапазон, при условии напряжения питания 5 В, выход VOUT может линейно изменяться в зависимости от магнитного поля в диапазоне 0,5~4,5 В с линейностью до 0,25%. Встроенная схема подавления динамического смещения, чувствительность и статическое выходное напряжение практически не зависят от внешнего давления и напряжения в корпусе. Частота чоппера 1.4MHZ, полоса пропускания 240kHz, быстрая скорость отклика. Внутри микросхемы встроен предохранитель E-fuse, который может быть запрограммирован дважды и имеет функцию блокировки предохранителя.
● Диапазон рабочих температур -55~+150℃, диапазон температур хранения -55~+165℃, соответствуют безгалогенным, бессвинцовым и RoHS и другим экологическим требованиям, связанным с правилами.
Области применения
Привод главного двигателя
Датчик угла
Рабочие параметры
Рабочий диапазон напряжения: 4,5~5,5 В, коэффициент усиления изменяется линейно пропорционально VCC
Широкий диапазон измерений, линейность лучше, чем 0.25%
Отношение мощности чоппера, гармоник, шума к основной мощности менее 1% (тест синусоиды 30 кГц)
Типичное время отклика 1,2 с
Частота чоппера 1,4 МГц, высокая пропускная способность, низкий уровень шума, типичная полоса пропускания сигнала 240 кГц

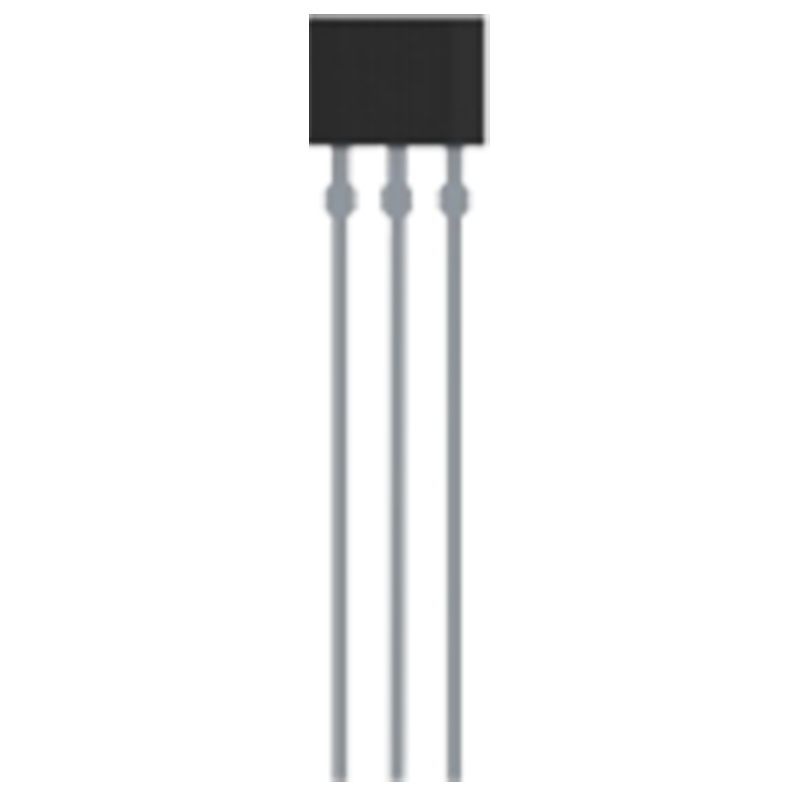

Упаковка: TO94
Рабочая температура окружающей среды: -55~+150°C, диапазон температур хранения -55~+165°C
Сильная антиинтерференционная способность, сильная устойчивость к механическим нагрузкам
Функция мультизащиты: защита от разъединения, защита от обратного соединения, зажим высокого напряжения, зажим выхода
Низкий температурный дрейф: 25°C~+150°C, температурный дрейф <1%; -40°C~+25°C, температурный дрейф <±1.5%
ESD (HBM) ±8 кВ
